BLOG M11: MATERIAL DE AULAS.
En este apartado hemos querido modificar lo ya que habían fallos. Se trata del material de aulas y sus características.
Aula: B03
Altavoz: TANNOY ACTIVE
Es un altavoz para estudio de buena calidad para grabaciones
y mezclas de sonido.
Características
técnicas:
· Woofer de
8"
· Tweeter de
1"
· 100W
biamplificados (75W + 25W)
· thomann
·
Ecualizador
ajustable
· Respuesta en
frecuencia 42Hz - 43kHz
Conectividad:
Tabla de mezclas: Mackie1642-vlz3
Diseñado especialmente
para
aplicaciones de club, estudio ‘home' o profesional,
1642-VLZ3 integra 10 pre amplificadores de
micro profesionales, 16 entradas de línea,
entradas / salidas balanceadas…
Características técnicas:
Diseño
de ruido ultra-bajo
10 pre amplificadores de micro de rango dinámico
extendido XDR2
16 entradas de línea
Faders de 60mm
4 envíos auxiliares, volumen, pan, -20dB/solo y
LEDS indicadores por canal
4 retornos auxiliares, 8 salidas directas,
4 salidas de Grupos de Bus
EQ de 3 bandas
Entradas / Salidas balanceadas ¼"
Diseño Rack-Mount
Knobs rotatorios sellados para resistir el polvo
Multi-voltaje para uso multi-región
Robusto diseño en chasis de acero
Conectividad y conexionado:
Presets:
·
EQ filtro.
·
Band mind-sweep EQ.
·
Band fixed-frequency.
·
Low cut
·
Pre
Caracteristicas:
•Tecnología de preamplificación Octane con entradas de alto headroom
•Salida de auriculares dual con selector 1/2 o 3/4
•8 salidas balanceadas de 1/4"
•Control de balance directo USB/Analógico
•Interruptor para selección de línea/micro o instrumento en entradas 1 y 2
•Selección de Phantom para canales por grupos 1-4 y 5-8
•Salida control room dedicada
Conectividad y
conexionado:
Aula Plató:
FOCO 1: Chauvet intimidator. Spot 255 IRC
Funcionamiento: Robot móvil SPOT de 60W LED se puede configurar mediante su display para su fácil manejo. Uso principal: DJ / móviles, Grupos / Etapas, Eventos, clubs, Fiesta.
Características técnicas:
Mover la cabeza lugar equipado con un LED de 60 W para mejorar cualquier evento o aplicación.
Vigas siempre permanecen en la pista de baile con el built-in, Modo Tótem innovadora.
Establecer, guardar y recuperar 1 escena directamente de forma manual desde la pantalla LCD a todo color.
Vincular hasta 4 accesorios para crear llamativos, espectáculos sincronizados en Automatizado o modos de sonido.
Navegación sencilla y una lectura de texto completo con la pantalla LCD a todo color.
DMX: 8 / 13 canales
Dimmer lineal electrónico de 0% a 100%.
Resolución: 16 bits.
Efecto estrobo con velocidad variable 0 - 20 Hz.
1 rueda de 8 colores (+ blanco) con efecto rainbow y colores partidos.
Los controladores opcionales: IRC-6
Colores: 8 + blanco, los colores de división, desplazamiento continuo a velocidades variables
Presets:
Conexionado:
Foco
2: mark
parled-64/s:
Características técnicas:
·
Cantidad de LED:
151 LEDs (51R, 49G, 51B).
·
Control: DMX,
Auto, Audio, Mezcla de colores
·
.Canales
DMX:1/2/3/7 canales (dependiendo del modo)
·
.Angulo de haz:
20°
·
.Consumo: 24W.
·
Alimentación:100-240
V AC, 47-63 Hz
·
.Dimensiones:292
x 266 x 368 mm
·
Peso: 2,2 kg.

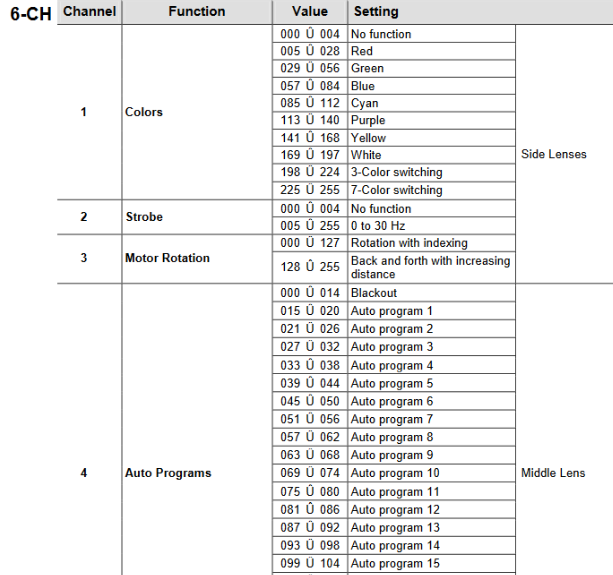

Foco 3: Chauvet led cubics 2.0
Cubix es un dispositivo multicoloreado,
que combina dos efectos en un adorno. En el centro montado LEDs
productos multicoloreó efectos y animaciones que fluyen a través del espacio
mientras el efecto de derby cuádruple-sided inunda la pista de baile con el
giro, rayos multicoloreados. Los efectos pueden ser controlados por separado
para crear juegos de luces de encargo o simultáneamente para un lleno hacia
fuera la presa de luz. Este sistema DMX de seis canales incluye 64 RGB y 2
tricolor LEDs.
Características técnicas:
o
Configuración:
mediante panel de control con display LED
o
DMX: 7 canales
o
Automático /
esclavo
o
Ritmo de la
música
o
¬ Fuente de luz
o
Tipo (derby): LED
5 mm de alta luminosidad
o
Configuración (derby):
64x LED 5 mm (32 rojos, 20 verdes, 12 azules)
o
Promedio de vida
útil (derby): 100.000 h
o
Tipo (flow): 18 W LED
o
Configuración (flow): 2x 9 W LED RGB (3-en-1)
o
Promedio de vida
útil (flow): 50.000 h
o
Cobertura: 111°
o
Tensión: 100 ~
240 V, 50/60 Hz
o
Consumo: 48 W @
230 V
o
Link de
corriente: máx. 32 unidades @ 230 V
o
Dimensiones: 267
x 305 x 296 mm
Presets:
Conexionado:
Foco 4:
Chauvet derby x
Características
técnicas:
· 8-channel DMX-512 LED
derby effect
· Blackout/static/strobe
· Individual control of
red, green, and blue LEDs within each cluster (6 total)
· Built-in automated
programs via master/slave or DMX
· Built-in sound
activated programs via master/slave or DMX
· Coverage angle: 96
· Light source: 90 (30
red, 30 green, 30 blue) LEDs
· Power and current:
120V, 60Hz:24W, 0.2A operating, 0.2A inrush
· AC power:
Autoswitching 100V - 240V 50/60Hz
· Weight: 4lb.
· Dimensions:
15:"W x 7.4"H x 11.9"D.
Presets:
Conectividad:
Foco5: Focos alógenos (2 de 2000W)
Características técnicas:
· Cuarzo 2K (2000W) tungsteno
· Foco de luz continua profesional que
proporciona iluminación de 3.200 º K.
Ligero y resistente.
· El movimiento de la lámpara hacia
delante y atras,
· facilita la posibilidad de variar el
ángulo de iluminación de forma inmediata.
No tiene presets.
Conectividad:
funciona con conexion de BNC.
Pantalla led : Acme light
panel 1600
Características tecnicas:
· 2 Modos de Control : DMX y Master /
Slave
· Canales de control DMX : 2/2/3 ( CW+WW
)
Control de Dimmer Lineal ( 0-100% ).
·
Control
y Ajuste de T° Color : 3200°K – 6500°K
·
Angulo
de Proyección de luz Simétrica : 30°
·
Consumo : 160 watts LED 800 CW +LED 800 WW =
total 1600 LED
·
4
Viseras o aletas Incluidas
·
Doble
soporte para facilitar instalación en piso
·
Fuente
de Poder Electronica Flicker FREE
·
Display:
Led Digital
·
IP:20
·
Peso
: 9.7 kilos
·
Medidas:
540x556x115mm.
Ideal para Estudio de TV.
Presets:
Conectividad:
Altavoz: YAMAHA Speaker MSR 250
es una mezcla ideal de
potencia, rendimiento, funciones y portabilidad, perfecto para una gran
variedad de aplicaciones. Amplificador con un nuevo diseño y una potencia de
250 vatios, limpia y dinámica gracias a su woofer de cono de 10 pulgadas y un
driver de compresión con cúpula de titanio de 1 pulgada que se conjugan a la
perfección para proporcionar una respuesta diáfana y transparente que va de 55
Hz a 20 kHz.
Caracteristas tecnicas:
procesamiento
de señal: Activo
dimensión
bafle de graves (pulgadas): 10
dimensión de
driver de agudos (pulgadas): 1
máx. peak SPL
(db): 116
peso (kg):
14,1
material de
carcasa: Plástico
carcasa
multifunción: Sí
brida: 36mm
apto para
viajar: Sí
Ángulo de
dispersión: 90°
respuesta en
frecuencia desde (Hz): 50
respuesta en
frecuencia hasta (Hz): 20.000
divisor de
frecuencia: Sí
EQ: Sí
enlace: Sí
entrada: XLR
mezcladora
integrada: Sí
altura (mm):
54,45
anchura (mm):
342
profundidad (mm): 298
NO TIENE PRESETS
Conetividad:
Aula B12:
Características técnicas Behringer Eurodesk SX2442FX
-Mezclador analógico de 24 canales con 16 entradas de micrófono y 99 efectos digitales.
- Premium ultra bajo ruido y alto margen de mezclador analógico
- 16-estado de la técnica de micrófono XENYX Preamps
- Neo-clásico "británicos" de 3 bandas EQ con semi-paramétricos mediados banda
- 4 salidas de bus y salida mono adicional sweepable con filtro de paso bajo para subwoofer aplicación
- 2 estudios independientes de calidad de 24 bits estéreo FX con 99 presets incluyendo reverb, chorus, flanger, delay, pitch shifter y varios efectos múltiples
- 9-banda de ecualizador gráfico estéreo permite una precisa corrección de frecuencias del monitor principal o mezclas
- Comentarios FBQ de detección del sistema revela frecuencias críticas instantáneamente
- LED de picos, Mute, mezcla principal y el subgrupo conmutadores de enrutamiento, funciones Solo y PFL en todos los canales
- Espera cambiar silencia todos los canales durante las pausas, mientras que la música de fondo se realiza a través de CD
- 2 canales de entrada estéreo con EQ de 4 bandas adicionales más 2 canales de entrada estéreo con nivel pre-fader y controles auxiliares
- Inserta en cada canal mono y mezcla principal para la conexión de los equipos fuera de borda
- 4 aux envía por canal: 2 pre / post fader conmutable para el seguimiento / FX aplicaciones, 2 post fader (para efectos internos o externos enviar)
- Principales mezcla equilibrada con los productos 1 / 4 "jack de oro y conectores XLR, aparte de sala de control, auriculares estéreo y salidas de cinta
- Solo-In-Place y de Pre-Fader-Escuchar funciones además de todas las funciones talkback sección
- El uso a largo de 60 mm-logarítmica conicidad faders y controles giratorios sellados
- Interior autorange fuente de alimentación para una flexibilidad máxima (100 - 240 V)audio libre de ruido, respuesta transitoria superior y bajo consumo de energía para el ahorro de energía
- Componentes de alta calidad y construcción extremadamente robusta para una larga vida
- Concebido y diseñado por BEHRINGER en Alemania
- Medidas: 100x682x410 mm (alt x ancho x prof)
Configuraciones de Eurodesk SX 2442FX:
MULTICOM PRO
Características
técnicas y Entradas/Salidas:
Funcionamiento:
TEAC CD P-250
características:
- Disc Player Type: 5 Disc Changer
- Playback/Recordable Format: CD, CD-R, CD-RW
- Audio Format: MP3 - Converter Type: Digital to Analog (D/A) -
- Converter Resolution: (1) 1-Bit
conectividad:
Aula B14:
Mackie 1642-vlz3:
características técnicas:
- Entradas: 16 entradas de línea
alta-espacio (4 pares estéreo, mono 8)
- Faders: reguladors de logarítmica cono
prolongados 60 mm
- AUX envía: 4 Aux envía, nivel, pan, -
20dB/Solo y LEDs OL/Mute en cada canal
- AUX devuelve: devuelve de 4 stereo Aux, 8
outs directas, estéreo 4 salidas de grupo/Bus
- Ecualizador: 3-banda Active EQ con rango
medio pasa en los canales mono, 4 bandas Active EQ en los canales estéreo
- Canales mic: 18 dB/oct. 75 Hz Lo filtro de
canales mic
- Entradas y salidas:Equilibrado 1/4"entradas y
salidas (excepto insertos)
TRES TIPOS DE BANDAS DE CANAL
1. Los canales 1–8 son en esencia iguales a
los que puede encontrar en el 1604-VLZ3, con una entrada mono de nivel de línea
y nuestros previos de microfono de máxima calidad XDR2. Estos previos VLZ
(impedancia muy baja) le ofrecen una calidad de sonido superior y el mejor
rechazo RFI de cualquier mezclador compacto del mercado.
2. Los canales 9/10 y 11/12 (dos bandas de
canal físicas) le ofrecen un par de entradas de nivel de línea stereo y un
previo de microfono XDR2 mono.
3. Los canales 13/14 y 15/16 (también en dos
bandas de canal físicas) le ofrecen solo un par de entradas de nivel de línea
stereo, con ecualización de 4 bandas fija en puntos elegidos específicamente
para entradas de nivel de línea como teclados, módulos de sonido, etc.
M-Audio M-Track Eight
M-Audio M-Track Eight es una interfaz
USB 2.0 en formato rack ideal para grabar
grupos, baterías o cualquier situación
de grabación con micrófonos múltiples, además
dispone de prestaciones profesionales
a un precio razonable.
Dispone de 8 canales que trabajan a 24
bits y 96 kHz, un índice de señal a ruído de 112
dB y latencia cero de monitorización.
Incluye una licencia de Pro Tools Express con su
llave USB iLok. Tiene los mejores
preamplificadores de micrófono del mercado
disponibles en su rango de
precio.
Equipa cho entradas
"combo" tipo XLR+1/4" que tienen la capacidad de
detectar
automáticamente si la señal es de
línea o micrófono. Tienen indicador de medición
individual para mayor control
visual.
Caracteristicas:
•Tecnología de
preamplificación Octane con entradas de alto
headroom
•Salida de auriculares dual con
selector 1/2 o 3/4
•8 salidas balanceadas de
1/4"
•Control de balance directo
USB/Analógico
•Interruptor para selección de
línea/micro o instrumento en entradas 1 y 2
•Selección de Phantom para canales por
grupos 1-4 y 5-8
•Salida control room dedicada
V-VERB PRO REV2496
El V-VERB PRO REV2496 es un modelador
de reverberación de calidad de referencia que simula algunos de los más
conocidos procesadores de reverberación. Su potencial se debe a dos
procesadores de efectos independientes a los que se puede acceder mediante
conectores analógicos o digitales. Dispone de 8 algoritmos de reverberación de
alta gama, modelados según los procesadores de reverberación más prominentes,
además de efectos adicionales de alta calidad como X-Over Delay,
Chorus/Flanger, compresor estéreo etc. Sus convertidores A/D-D/A de primera
clase de 24 bits/96 kHz y el funcionamiento de ambos procesadores a 96 kHz en
los 4 canales garantizan un sonido y desempeño excepcional.
CARACTERISTICAS:
- Procesador de modelado de reverberación de calidad de
referencia con convertidores AD/DA de 24 bits/96 kHz
- Dos procesadores de efectos independientes con
operación integral de 4 canales a 96 kHz
- 8 sorprendentes algoritmos de reverberación
modelados a partir de procesadores de reverberación de clase mundial
- Efectos de modulación adicionales, desde X-over
Delay hasta chorus/flanger, además de compresor estéreo
- Interfaz digital con entradas y salidas AES/EBU
y S/PDIF ópticas, entrada de wordclock y funciones MIDI
- Procesador SHARC® de resolución extremadamente
alta con procesamiento interno de señales a 32 bits para una calidad de sonido
excepcional
- 10 opciones de asignación diferentes entre las
conexiones analógicas/digitales y ambos procesadores internos
- Innovadora interfaz con
codificadores/pulsadores, rueda de control de presets, pantalla gráfica de
cristal líquido de alta resolución y tecla TAP para ajustar tiempos de delay
- Facilidad y comodidad de edición con acceso
directo a 4 parámetros de efectos
- Procesamiento intuitivo de hasta 30 parámetros
por medio de un modo gráfico especial
- Bancos de memoria ROM y presets de usuario
independientes con 400 presets en total
- Entradas balanceadas y salidas servobalanceadas
con conectores XLR bañados en oro y jacks de 6,3 mm
- Arquitectura abierta que permite actualizaciones
de software vía MIDI
- Fuente de alimentación interna con ajuste
automático (100 - 240 V~) para la mayor flexibilidad, audio libre de ruidos,
excepcional respuesta transitoria y consumo mínimo de potencia
- Componentes de alta calidad y construcción
extremadamente robusta para una larga vida.
Entradas y Salidas
Aula B02:
Rokits KRK:
características técnicas:
- Woofer de 6" de Fibra de vidrio de Aramida
- Tweeter de cúpula blanda de 1"
- Amplificador de 73W de thomann Clase A-B
- 48W LF
- 25W HF
- Respuesta en frecuencia: 38Hz - 35kHz
- Conectores de entrada: RCA, XLR y TRS de 1/4"
- Auto encendido
- Dimensiones: 332 x 226 x 290mm (alto x ancho x profundo)
- Peso: 8,4kg
- Color: Negro
conectividad:
Behinguer MX 9000 – tabla de mezcla
características técnicas:
- Mezclador de audio de
24 canales.
- Alimentación Phantom.
- 2 entradas de micro.
- Rango de frecuencia de 50 Hz a 20KHz.
- 6 entradas auxiliares estéreo.
- 8 subgrupos.
mx9000 con vumetros digitales. Mesa de mezclas
de 48 / 24 canales en línea y 8 buses. presenta 24 canales totalmente en línea,
cada uno con una ruta amplia de mic/line y un mix b/tape return. la ruta
mic/line ofrece entradas mic y line balanceadas, atenuador de señal, inserción
y un ecualizador de 4 bandas con dos bandas semiparamétricas de frecuencia
media, <15 db de refuerzo/atenuación.
DR-8 DIGITAL. Grabador.
DR-8 DIGITAL. Grabador. Grabador Digital 8 Pistas. AKAI DR-8. Equipo
Profesional. AKAI. Ideal pasa estudios de grabación de música.
M-audio project
- Combo de superficie de
control e interfaz de audio FireWire 18x14.8 canales, 1 maestro,
tocan faders motorizados sensibles
- .8 codificadores rotativos
asignables / LCD grande para el canal o plug-ins.controles de transporte
iluminados.
- rueda jog / shuttle w interruptor de encendido / modo 8 analógico en 4 de salida
analógica,
- cable de fibra óptica 8x8. MIDI, S / PDIF I / O.
conectividad:
LINKS Y FOTOS.
